碳硅爐前分析儀測鐵水的化驗原理
碳硅爐前分析儀測鐵水的化驗原理
用碳硅爐前分析儀對鐵水進行熱分析時，取鐵水倒入澆樣杯中，樣杯在特定的散熱條件下，碳硅分析儀會記錄下樣杯內鐵水的凝固溫度曲線過程
通過對這個凝固溫度曲線的分析，可以找出鐵水凝固過程的各種相變特征參數。將相變特征參數值帶入與凝固組織建立的數學模型后，即可以計算出決定鐵水凝固組織的重要控制參數。

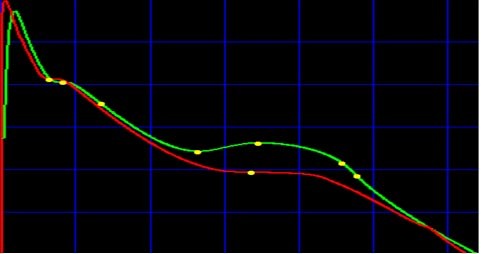

現在我們以白口化鐵水的凝固過程(如上圖中的紅色曲線)為例子，來說明凝固溫度曲線與相圖的對應關系：取原鐵水澆入加入到華欣公司生產的澆樣杯。熱分析儀就會記錄樣杯內白口化鐵水的凝固溫度曲線，如下圖所示：

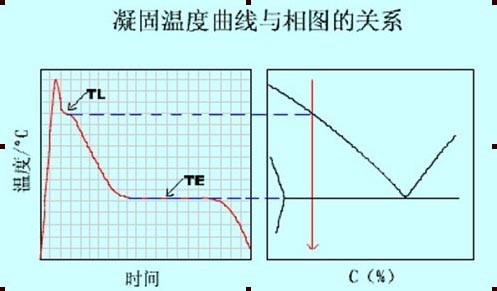

凝固溫度曲線的第一個平臺是鐵水降溫到液相線的時候，生成的固體相釋放結晶潛熱，維持樣杯散熱產生的恒溫平臺。我們將這個平臺溫度稱做：初晶溫度(TL)。隨后會鐵水進行的是選擇結晶過程，選擇結晶中釋放的結晶潛熱不足以維持樣杯的散熱，溫度曲線呈緩慢下降趨勢。選擇結晶剩余的鐵水到達共晶成份時，會開始共晶凝固。剩余的鐵水在共晶凝固中釋放出大量的結晶潛熱，直至鐵水完全凝固，維持了更長的的恒溫平臺。我們簡稱這個溫度平臺為:共晶溫度(TE)。上圖就是白口化鐵水的凝固溫度曲線與相圖的對應關系。
從上圖可知：我們通過分析鐵水的凝固溫度曲線，可以捕捉到相變溫度特征值。將相變溫度值與鐵水中的活性成分含量或特定的凝固組織建立起這個數學關系，即可以計算出與相變溫度對應的活性成分含量或特定的凝固組織。

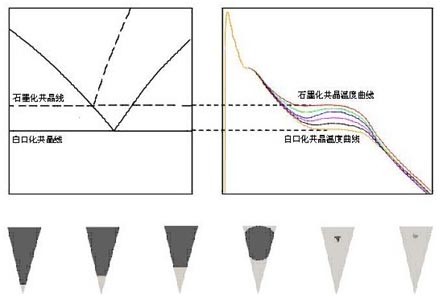

取鐵水的同時澆注三角試片和熱分析樣杯。鐵水凝固溫度曲線從石墨化共晶溫度曲線向白口化共晶溫度曲線依次過渡，會出現白口化共晶溫度曲線以后共晶溫度就不再隨過熱時間變化了。三角試片上的白口寬度也隨過熱時間的延長逐漸增大，直至出現全白口截面。如下圖所示：
對孕育后的亞共晶鐵水進行溫度、成分的保持，可以按一定的時間間隔來取樣獲取凝固溫度曲線，對照三角試片白口寬度的變化說明凝固溫度曲線與鐵水中型核物質，與鑄鐵凝固組織的對應關系。
從上圖可見：鐵水中的型核物質充分時，鐵水進行的是石墨化共晶凝固，開始共晶凝固的時間早、開始共晶凝固的溫度高。
當鐵水中的型核物質全部熔解后，鐵水進行的是白口化共晶凝固，沒有共晶過冷和再輝現象發生。開始共晶凝固的時間很晚、開始共晶凝固的溫度很低。凝固組織中的C完全以Fe3C的形態存在。
隨著鐵水過熱時間的延長，鐵水中的型核物質在逐漸消融。鐵水開始共晶凝固的時間向后推遲，開始共晶凝固的溫度也逐漸降低，伴隨著共晶過冷和再輝現象的發生。
熱分析法的基本原理就是，鐵水在冷卻凝固過程中溫度的變化曲線會發生相變，隨著結晶熱量的釋放或吸收，在冷卻曲線上會出現拐點即特征值，該特征值與鐵水的化學成分及性能有關。在樣杯中加入一定的合金元素可以改變鑄鐵的凝固方式，從而可以應用于鑄鐵不同性能參數的測試。
這就是碳硅爐前分析儀通過鐵水共晶凝固的過冷和再輝現象，量化的測量鐵水中型核物質的方法。
